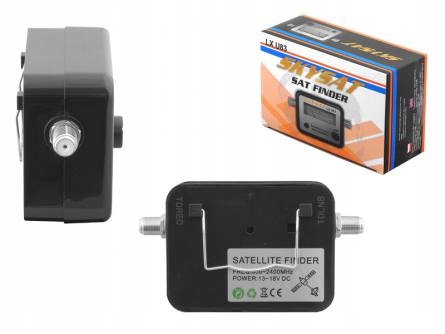

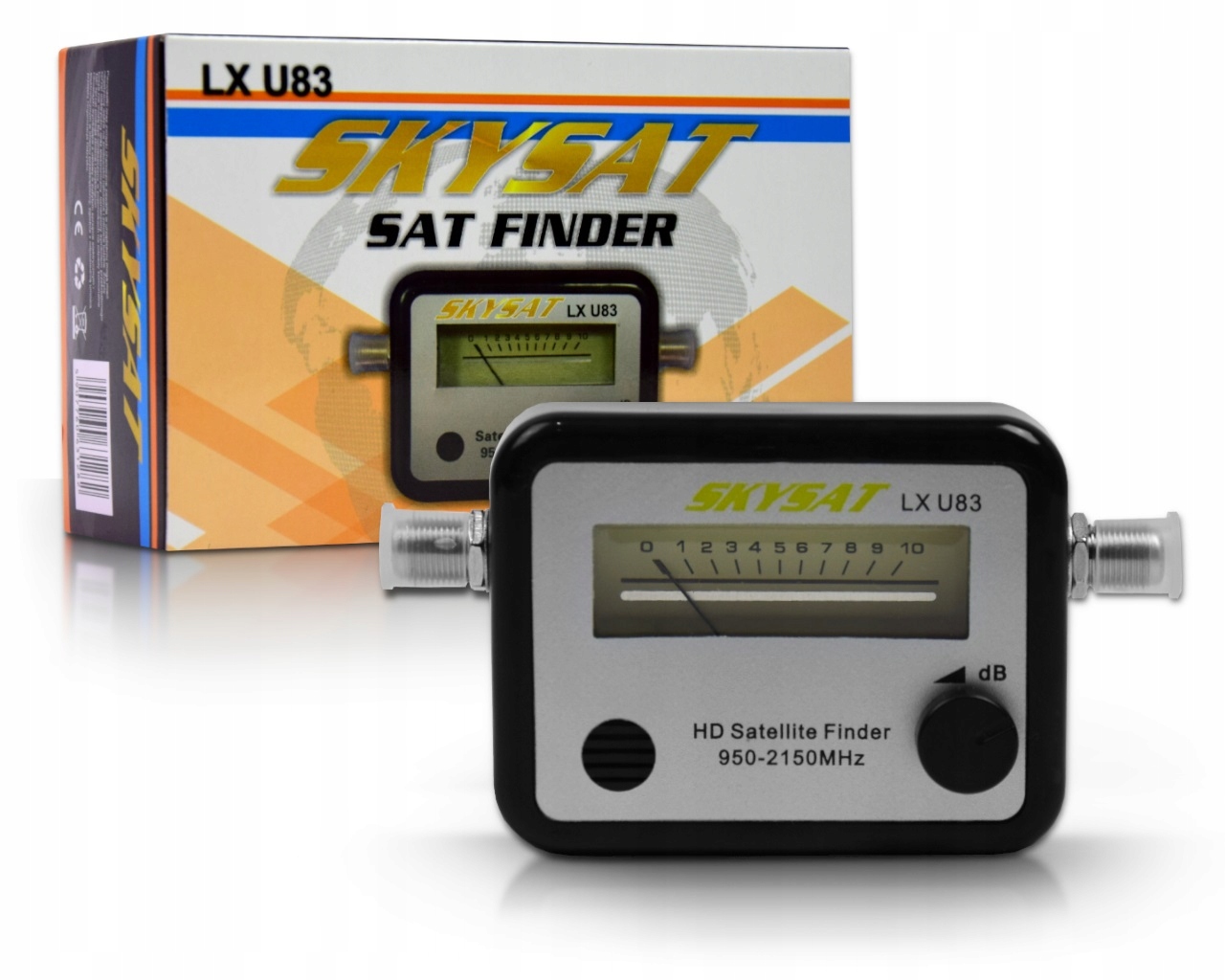

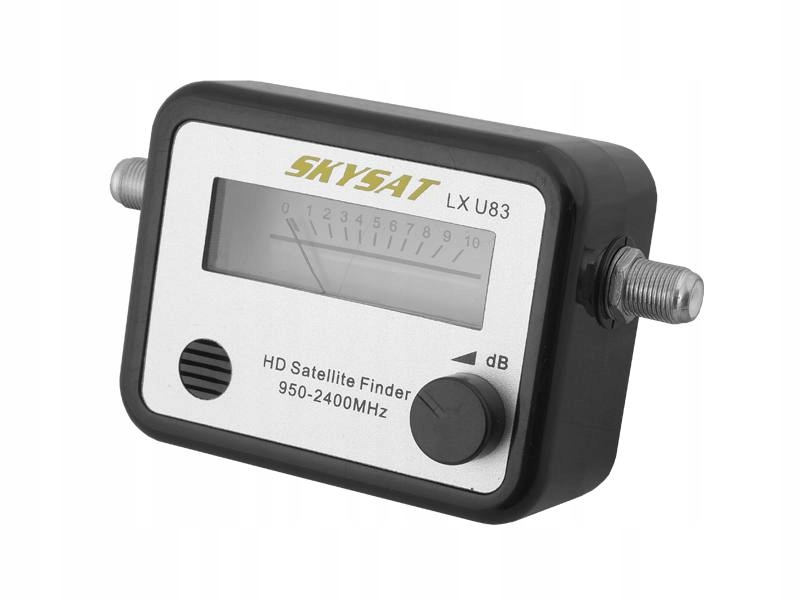

Miernik SAT-FINDER SKYSAT

Bardzo prosty i wygodny w obsłudze miernik do ustawiania optymalnego poziomu sygnału odbieranego przez antenę satelitarną marki Skysat. To niewielkie urządzenie pozwala nam na odnalezienie najlepszego sygnału dla naszego odbiornika telewizyjnego. Posiada wychyłowy wskaźnik, ukazujący aktualny poziom sygnału, wbudowaną regulację czułości oraz głośnik, który wydaje dźwięk, gdy miernik wykryje sygnał. Urządzenie nie wymaga baterii, zasilane jest z odbiornika satelitranego, dzięki czemu jest zawsze gotowe do użycia. Dzięki niemu w łatwy i szybki sposób możemy ustawić antenę.

PODŁĄCZENIE MIERNIKA I USTAWIENIE ANTENY.

1. Podłącz jeden koniec kabla antenowego do konwertera, a drugi do miernika.

2. Podłącz drugi koniec kabla do odbiornika i połącz go z miernikiem. Zwróć uwagę na podłączenie kabla do odpowiedniego gniazda miernika.

3. Upewnij się, że Twój miernik jest włączony. Skala miernika powinna być podświetlona, a wskazówka powinna pokazywać wartości w okolicach 2 jednostek.

4. Ustaw swoją antenę w odpowiedniej pozycji horyzontalnej i wertykalnej w zależności od wyszukiwanej satelity.

5. Wyreguluj miernik potencjometrem tak by wskazywał w okolicach 5 jednostek. Obrót potencjometru zgodnie z ruchem wskazówek zegara spowoduje wzrost wskazań

6. Poszukaj sygnału z satelity powoli korygując ustawienie anteny. Gdy wskazania miernika osiągną maximum, użyj potencjometru by obniżyć wartość odczytu do 5 jednostek. Obrót potencjometru odwrotnie do ruchu wskazówek zegara spowoduje spadek wskazań. Kontynuuj korekcje ustawień anteny, aż do osiągnięcia jak najwyższej wartości odczytu.

7. Odłącz miernik i połącz konwerter bezpośrednio z odbiornikiem.

PARAMETRY TECHNICZNE

• Marka:                                     SKYSAT
• Napięcie zasilania:                 DC 13-18 V
• Częstotliwość:                        950 - 2150 MHz
• Poziom wejścia:                     25 dB - 75 dB
• Czułość wskazań:                  0.2 dB
• Wzmocnienie:                         55 dB
